ATmega64L

订购信息

型号 封装 在线定购
ATmega64-16AU(查看) TQFP64
ATmega64-16MU(查看) MLF64
ATmega64L-8AU(查看) TQFP64
ATmega64L-8MU(查看) MLF64

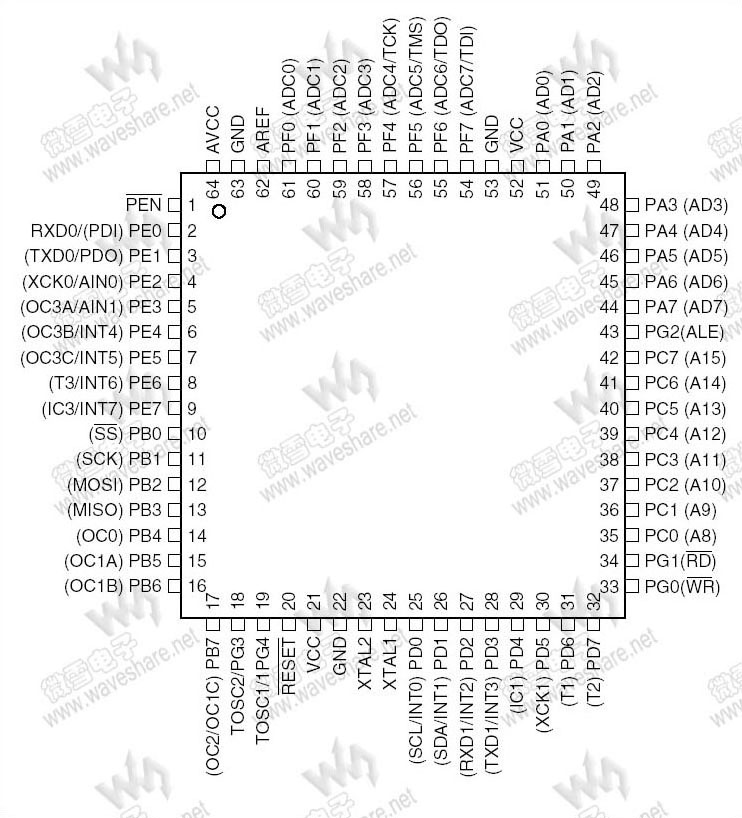

引脚布局

(点击图片看大图)
技术资料—— ATmega64L PDF技术资料

ATmega64L 简介

    ATmega64L主要特性如下:
  • 高性能、低功耗的 8 位AVR 微处理器
  • 先进的RISC 结构
    • 130 条指令 – 大多数指令执行时间为单个时钟周期
    • 32 个8 位通用工作寄存器
    • 全静态工作
    • 工作于16 MHz 时性能高达16 MIPS
    • 只需两个时钟周期的硬件乘法器
  • 非易失性程序和数据存储器
    • 64K字节的系统内可编程Flash
      • 擦写寿命: 10,000 次
    • 具有独立锁定位的可选Boot 代码区
      • 通过片上Boot 程序实现系统内编程
      • 真正的同时读写操作
    • 2K字节的EEPROM
      • 擦写寿命: 100,000 次
    • 4K字节的片内SRAM
    • 64K 字节可选外部存储空间
    • 可以对锁定位进行编程以实现用户程序的加密
    • 通过SPI 接口进行系统内编程
  • JTAG 接口( 与IEEE 1149.1 标准兼容)
    • 符合JTAG 标准的边界扫描功能
    • 支持扩展的片内调试功能
    • 通过JTAG 接口实现对Flash、EEPROM、熔丝位和锁定位的编程
  • 外设特点
    • 两个具有独立预分频器和比较器功能的8位定时器/计数器
    • 两个具有预分频器、比较功能和捕捉功能的16位定时器/计数器
    • 具有独立振荡器的实时计数器RTC
    • 两路8 位PWM 通道
    • 6路编程分辨率从1 到 16 位可变的PWM 通道
    • 8路10 位ADC
      • 8 个单端通道
      • 7 个差分通道
      • 2 个具有可编程增益(1x, 10x, 或200x)的差分通道
    • 面向字节的两线接口
    • 可编程的串行USAR
    • T 可工作于主机/ 从机模式的SPI 串行接口
    • 具有独立片内振荡器的可编程看门狗定时器
    • 片内模拟比较器
  • 特殊的微控制器特点
    • 上电复位以及可编程的掉电检测
    • 片内经过标定的RC 振荡器
    • 片内/ 外中断源
    • 6种休眠模式:空闲模式、ADC 噪声抑制模式、省电模式、掉电模式和待机模式以及扩展待机模式
    • 软件选择时钟频率
    • 熔丝位选择的ATmega103 兼容模式
    • 全局上拉禁止
  • I/O 和封装
    • 53个可编程的I/O 口
    • 64引脚TQFP 封装, 与 64 引脚MLF 封装
  • 工作电压:
    • ATmega64L:2.7 - 5.5V
    • ATmega64:4.5 - 5.5V
  • 速度等级
    • ATmega64L:0 - 8 MHz
    • ATmega64:0 - 16 MHz
ATmega64L 参数
ATmega64L存储器
Flash ROM   64KB
SRAM   4KB
EEPROM   2KB
ATmega64L性能参数特性
工作频率   0-8MHz (ATmega64L)
  0-16MHz (ATmega64)
工作电压   2.7-5.5V (ATmega64L)
  4.5-5.5V (ATmega64)
I/O口   53个
16位定时器 / 计数器   2
8位定时器 / 计数器   2
PWM   8
RTC   YES
SPI   1
UART   2
TWI   YES
10位ADC   8
模拟比较器   1
WDT   1(带独立片内振荡器)
外部中断   8
睡眠模式   6种
硬件乘法器   YES
片内振荡器   YES
引脚电平中断/唤醒功能   NO
掉电检测   YES
上电复位   YES
ATmega64L封装与引脚数
QFP   64PIN
QFN / MLF   64PIN
ATmega64L编程与调试方式
编程方式   ISP IAP H/PV JTAG
仿真方式   JTAG
