74HC74

订购信息

型号 封装 在线定购
74HC74D(查看) SO14
74HC74N(查看) DIP14

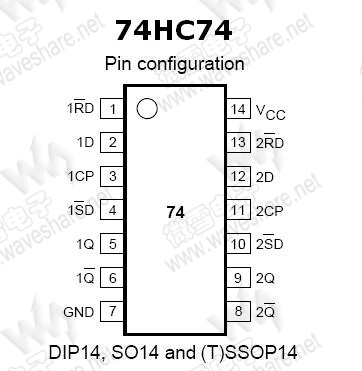

引脚布局

(点击图片看大图)
技术资料—— 74HC74 PDF技术资料

74HC74 概述


  74HC74是一款高速CMOS器件,74HC74引脚兼容低功耗肖特基TTL(LSTTL)系列。74HC74遵循JEDEC标准no.7A。
  74HC74是双路D 型上升沿触发器 ,带独立的数据(D)输入、时钟 (CP)输入、设置(SD)和复位(RD)输入、以及互补的Q和Q输出。
  设置和复位为异步低电平有效,且不依赖于时钟输入。74HC74数据输入口的信息在时钟脉冲的上升沿传输到Q口。为了获得预想中的结果,D输入必须在时钟脉冲上升沿来临之前,保持稳定一段就绪时间。
  74HC74时钟输入的施密特触发功能使得电路对于缓慢的脉冲上升和下降具备更高的容差性。
74HC74 参数
74HC74 基本参数
电压   2.0~6.0V
驱动电流   +/-5.2 mA
传输延迟   14 ns@5V
74HC74 其他特性
逻辑电平   CMOS
功耗考量   低功耗或电池供电应用
74HC74 封装与引脚
SO14, SSOP14, DIP14, TSSOP14

74HC74 特性

  • 工作电压范围:2.0~6.0 V
  • 对称输出阻抗
  • 高抗扰
  • 低功耗
  • ESD保护
    • HBM EIA/JESD22-A114-A超过2000 V
    • MM EIA/JESD22-A115-A超过200 V
