74HC273

订购信息

型号 封装 在线定购
74HC273D(查看) SO20
74HC273N(查看) DIP20

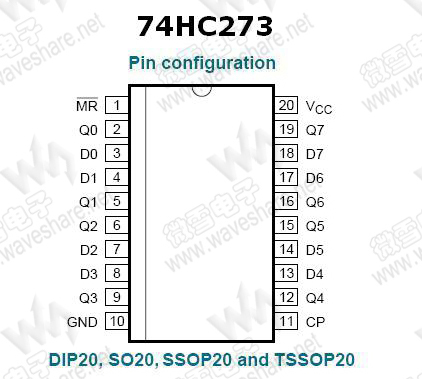

引脚布局

(点击图片看大图)
技术资料—— 74HC273 PDF技术资料

74HC273 概述


  74HC273是一款高速CMOS器件,74HC273引脚兼容低功耗肖特基TTL(LSTTL)系列。
  74HC273具有八路边沿触发,D 型触发器,带独立的D输入和Q输出。74HC273的公共时钟(CP)和主复位(MR)端可同时读取和复位(清零)所有触发器。每个D输入的状态将在时钟脉冲上升沿之前的一段就绪时间内被传输到触发器对应的输出(Qn)上。
一旦MR输入电平为低,则所有输出将被强制置为低,而不依赖于时钟或者数据输入。
  74HC273适用于要求原码输出或者所有存储元件共用时钟和主复位的应用。
74HC273 参数
74HC273 基本参数
电压   2.0~6.0V
驱动电流   +/-5.2 mA
传输延迟   15 ns@5V
74HC273 其他特性
最大频率   122MHz
逻辑电平   CMOS
功耗考量   低功耗或电池供电应用
74HC273 封装与引脚
SO20, SSOP20, DIP20, TSSOP20

74HC273 特性

  • 用于MOS微处理器或存储器的理想缓冲器
  • 共用时钟和主复位
  • 八路上升沿触发D 型触发器
  • 兼容JEDEC标准no.7A
  • ESD保护
    • HBM EIA/JESD22-A114-C超过2000 V
    • MM EIA/JESD22-A115-A超过200 V
  • 可选多种封装类型
  • 温度范围
    • -40~+85 ℃
    • -40~+125 ℃
