74HC164

订购信息

型号 封装 在线定购
74HC164D(查看) SO14
74HC164N(查看) DIP14

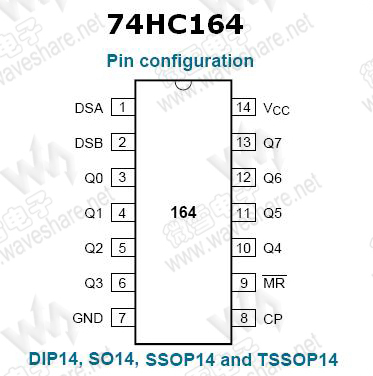

引脚布局

(点击图片看大图)
技术资料—— 74HC164 PDF技术资料

74HC164 概述


  74HC164是一款高速CMOS器件,74HC164引脚兼容低功耗肖特基TTL(LSTTL)系列。74HC164遵循JEDEC标准no.7A。
  74HC164是带有串行数据输入和并行输出的8位边沿触发移位寄存器。数据通过两个输入端(DSA和DSB)中的任一个串行输入。当其中一端作为数据输入时,另一端可作为高有效使能端。两输入端必须连接在一起,或者把未使用的端口绑定为高。
  在时钟脉冲(CP)的每个上升沿,数据将向右移动一位,并输入至Q0,Q0是两个数据输入端(DSA和DSB)进行逻辑与运算后的结果,在时钟脉冲上升沿来临之前存在一段就绪时间。
  如果74HC164的主复位(MR)输入为低电平,所有其他输入将被无视,并且异步清零寄存器,强制所有输出为低电平。
74HC164 参数
74HC164 基本参数
电压   2.0~6.0V
驱动电流   +/-5.2 mA
传输延迟   12 ns@5V
74HC164 其他特性
最高频率   78 MHz
逻辑电平   CMOS
功耗考量   低功耗或电池供电应用
74HC164 封装与引脚
SO14, SSOP14, DIP14, TSSOP14

74HC164 特性

  • 门控串行数据输入
  • 异步主复位
  • 兼容JEDEC标准no.7A
  • ESD保护
    • HBM EIA/JESD22-A114-B超过2000 V
    • MM EIA/JESD22-A115-A超过200 V
  • 可选多种封装类型
  • 温度范围
    • -40~+85 ℃
    • -40~+125 ℃
