6N139

芯片信息

型号 封装 在线定购
6N139(查看) DIP

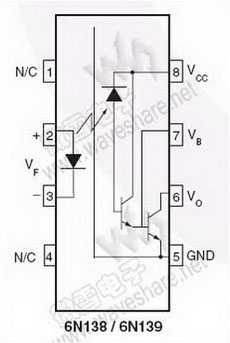

引脚布局

(点击图片看大图)
技术资料—— 6N139 PDF技术资料

6N139 概述 / 6N139 Description


  6N138、6N139和HCPL2730/HCPL2731系列包含一个砷化铝镓二极管,该二极管光耦合到一个高增益分离达林顿型光电探测器。分离达林顿组态将输入光电二极管和输出晶体管的一级增益分开,从而实现比传统达林顿光电晶体管光耦更低的输出饱和电压以及更高的工作速度。
  6N138、6N139和HCPL2730/HCPL2731系列的输入电流可低至0.5mA,电流转换率最高可达2000%,这些特性使该系列产品对MOS,CMOS,LSTTL和EIA RS232C的输入接口表现尤其突出,而其输出兼容性则可确保满足CMOS和高扇出TTL的要求。
  6N139的内部噪音屏蔽可提供优越的共模抑制,达到10kV/μs。

6N139 特性 / 6N139 Features

  • 低电流–0.5mA
  • 优越的电流转换率-2000%
  • 优越的共模抑制-10kV/μs
  • CTR 保证温度范围 0–70℃
  • U.L.认证(File #E90700)
  • VDE认证(File #120915)
  • 订购选项V,例:6N139V

6N139 应用 / 6N139 Applications

  • 数字逻辑接地隔离
  • 电话铃声探测器
  • EIA-RS-232C线路接收器
  • 高共模线路接收器
  • μP 总线隔离
  • 电流环接收器
